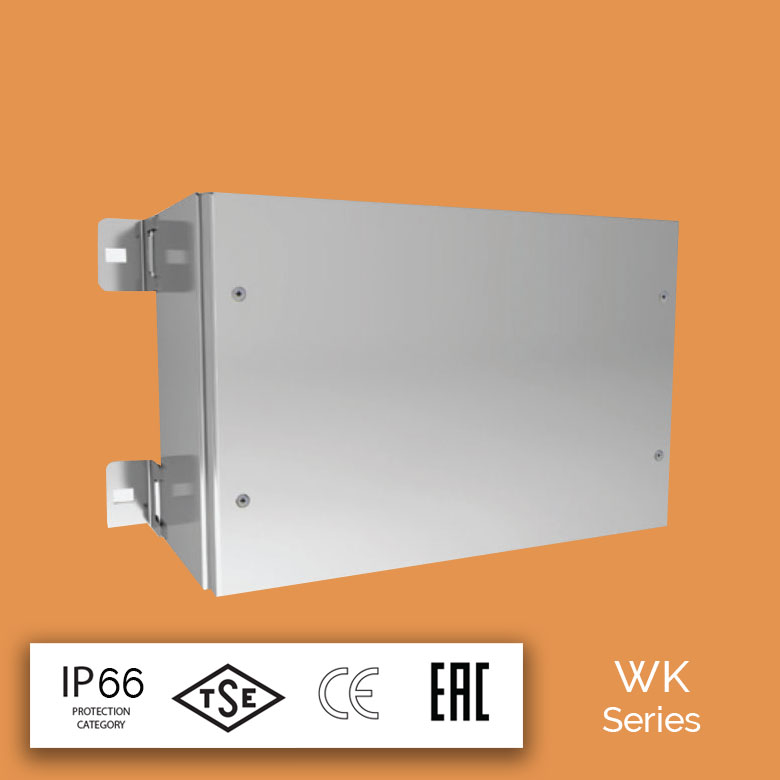

WK. SERIES TERMINAL BOX
MATERIAL | TERMINAL BOX | |
---|---|---|
BODY | SHEET METAL | DIN EN 10130-99 (Soğuk) |
MOUNTING PLATE | GALVANIZED | DIN EN 10130-99 (Soğuk) |
COATING | EPOXY POLYESTER POWDER COATING | RAL 735 |
SURFACE TREATMENT | COATING | |
GASKET | POLYURETHANE SEALING FOAM GASKET | |
PROTECTION CLASS | IP 66 |

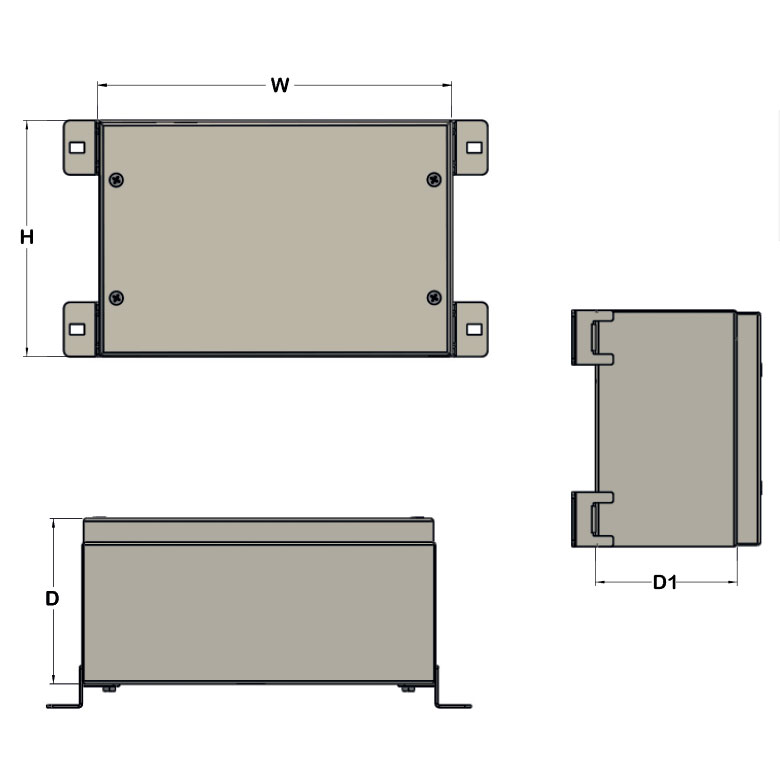

WK. SERIES TYPE TERMINAL BOX
REFERENCE | W | H | D | D1 |
---|---|---|---|---|
WK.2312 | 200 | 300 | 120 | 100 |
WK.3212 | 300 | 200 | 120 | 100 |
WK.3312 | 300 | 300 | 120 | 100 |
WK.4212 | 400 | 200 | 120 | 100 |
WK.4312 | 400 | 300 | 120 | 100 |
WK.4412 | 400 | 400 | 120 | 100 |
WK.5212 | 500 | 200 | 120 | 100 |
WK.5312 | 500 | 300 | 120 | 100 |
WK.6212 | 600 | 200 | 120 | 100 |
WK.6312 | 600 | 300 | 120 | 100 |
WK.6412 | 600 | 400 | 120 | 100 |
1 pcs body, 1 pcs door, 4 pcs wall mounted brackets and fasteners are included to reference.
* 1 pcs mounting plate and fasteners are included to reference.
* Mounting plate is optional.

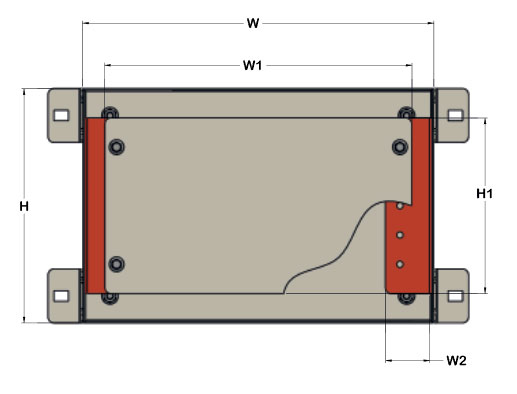

WK. SERIES TERMINAL RAIL MOUNTING PROFILE
REFERENCE | W | H | W1 | W2 | H1 |
---|---|---|---|---|---|
WK.2212 | 200 | 200 | 162 | 40 | 150 |
WK.2312 | 200 | 300 | 162 | 40 | 250 |
WK.2312 | 300 | 300 | 262 | 40 | 150 |
WK.3312 | 300 | 400 | 262 | 40 | 250 |
WK.4212 | 400 | 200 | 362 | 40 | 150 |
WK.4312 | 400 | 300 | 362 | 40 | 150 |
WK.4412 | 400 | 400 | 362 | 40 | 350 |
WK.5212 | 500 | 200 | 462 | 40 | 150 |
WK.5312 | 500 | 300 | 462 | 40 | 250 |
WK.6212 | 600 | 200 | 562 | 40 | 150 |
WK.6312 | 600 | 300 | 562 | 40 | 250 |
WK.6412 | 600 | 400 | 562 | 40 | 350 |
WK. SERIES MOUNTING PLATE
REFERENCE | W | H | W1 | H1 |
---|---|---|---|---|
WK.MP.22 | 200 | 162 | 162.6 | 150 |
WK.MP.23 | 200 | 300 | 262.6 | 150 |
WK.MP.32 | 300 | 200 | 162.6 | 250 |
WK.MP.33 | 300 | 300 | 262.6 | 250 |
WK.MP.42 | 400 | 200 | 162.6 | 350 |
WK.MP.43 | 400 | 300 | 362.6 | 350 |
WK.MP.44 | 400 | 400 | 362.6 | 350 |
WK.MP.52 | 500 | 200 | 162.6 | 450 |
WK.MP.53 | 500 | 300 | 262.6 | 450 |
WK.MP.62 | 600 | 200 | 162.6 | 550 |
WK.MP.63 | 600 | 300 | 262.6 | 550 |
WK.MP.64 | 600 | 400 | 362.6 | 550 |
1 pcs mounting plate and fasteners are included to reference.
WK. SERIES GLAZED TERMINAL BOXES
REFERENCE | W | H | W1 | H1 |
---|---|---|---|---|
WK.2212C | 200 | 200 | 120 | 100 |
WK.2312C | 200 | 300 | 120 | 100 |
WK.3212C | 300 | 200 | 120 | 100 |
WK.3312C | 300 | 300 | 120 | 100 |
WK.4212C | 400 | 200 | 120 | 100 |
WK.4312C | 400 | 300 | 120 | 100 |
WK.4412C | 400 | 400 | 120 | 100 |
WK.5212C | 500 | 200 | 120 | 100 |
WK.5312C | 500 | 300 | 120 | 100 |
WK.6212C | 600 | 200 | 120 | 100 |
WK.6312C | 600 | 300 | 120 | 100 |
WK.6412C | 600 | 400 | 120 | 100 |
1pcs body, 1 pcs glazed fornt door, 4 pcs wall mounted brackets and fateners are included to refrence.
* 1 pcs mounting plate and fasteners are included to reference.
